使用串聯諧振裝置進行變壓器和高壓開關的交流耐壓試驗接線方案

返回打印來源：儀天成電力時間：2017/12/06 閱讀：次

變壓器和高壓開關在長期的使用過程中，不可避免會產生絕緣老化現象，為了檢測其老化程度，或者變壓器和高壓開關出廠的時候需要檢驗其品質，都需要對其進行交流耐壓試驗，模擬高壓環境來得出變壓器和高壓開關的絕緣耐壓屬性，進而判斷其能否勝任工作，而現在一般都是使用變頻串聯諧振裝置來進行相關的試驗的，試驗之前，非常重要的一個環節就是進行正確的接線工作，因此本文就簡單介紹使用串聯諧振裝置進行變壓器和高壓開關的交流耐壓試驗接線方案。

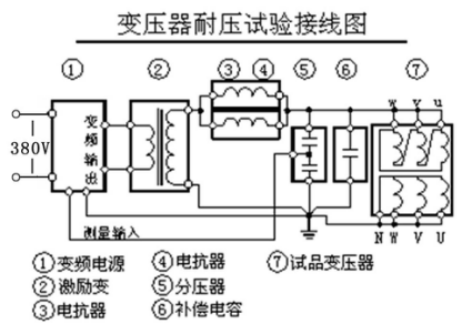

接線方案如圖：

1、110kV線路絕緣子，開關、GIS等電氣設備的交流耐壓試驗。試驗電壓為265kV，試驗頻率為30Hz～300Hz。
電抗器的使用方式為將六節電抗器串聯使用
（1）110kV線路絕緣子，開關、GIS等電氣設備：對應的電容量0.001uF，高耐壓試驗值265kV
（2）諧振頻率：1/6.28×√747×0.001×10^-6=149.9Hz
149.9Hz下被試電容量時的試驗電流：149.9×6.28×0.002×10^-6×265×10³=0.49A，
（3）選擇設備：15kW變頻控制源； 45kV/1A電抗器六臺串聯； 15kVA（20kV/0.75A）勵磁變； 300kV分壓器；
2、110kV/50MW全絕緣變壓器的交流耐壓試驗，試驗電壓為160kV，試驗頻率為45Hz～65Hz
電抗器的使用方式為將四節電抗器串聯使用
（1）110kV變壓器：對應的電容量0.015uF，耐壓試驗值160kV
（2）諧振頻率：1/6.28×498×0.016×10^-6=56.4Hz
56.4Hz下被試電容量時的試驗電流：56.4×6.28×0.002×10^-6×160×10³=0.11A，
（3）選擇設備：15kW變頻控制源； 45kV/1A電抗器四臺串聯； 15kVA（10kV/1.5A）勵磁變； 300kV分壓器；
電力工作者在實際的檢測工作中，需要根據不同的電壓等級來分別接線，同時需要做好接地工作，本文主要以YTC850變頻串聯諧振裝置為試驗儀器，在試驗前需要先熟讀裝置的說明書，熟悉操作方法然后進行試驗。

湖北儀天成電力設備有限公司

【湖北儀天成電力設備有限公司】主要經營：無線通話系統，承試設備，串聯諧振等檢測設備。
咨詢熱線：4000-777-650
官方網址：www.dqrjld.com
我們期待您的來電！

上一篇：電纜故障測試儀功能特點介紹下一篇：我國頁巖氣取得新突破順利擠進前三甲
